礦用通信電纜

通信電纜主營業務

2019-12-10 16:33:02

通信電纜主營業務

礦用通信電纜

產品執行標準：MT 818.14—1999

用途

主要用于煤礦井下監測、監控系統，適用于煤礦企業通信系統信號傳輸。

使用條件

環境溫度：-40～50℃

月平均最大濕度：95%（+25℃）

安裝敷設溫度：≥-10℃

安裝最小彎曲半徑：MHYV、MHJYV為電纜外徑的10倍，其余型號為電纜外徑的15倍。

電纜的命名

煤礦用阻燃通信電纜MH

銅導體省略

導電線芯結構柔軟R

聚乙烯絕緣Y省略

編織屏蔽P

編織鎧裝B

聚氯乙烯外護套V

細圓鋼絲鎧裝、聚氯乙烯外護層32

電纜型號、名稱及使用條件范圍

型號	名稱	使用范圍
MHYV	煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜	用于平巷、斜巷及機電峒室
MHYBV	煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜	用于機械沖擊較高的平巷和斜巷
MHYAV	煤礦用聚乙烯絕緣鋁—聚乙烯粘結護層聚氯乙烯護套通信電纜	用于較潮濕的斜井和平巷
MHYA32	煤礦用聚乙烯絕緣鋁—聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜	用于豎井和斜井

數據結構及主要技術指標

型號 結構性能	MHYV	MHYBV	MHYAV	MHYA32
規格對數×芯數	1×4 （1、2、5）×2	（5、10、20）×2	（20、30、50）×2	（30、50）×2
粘結護層及鎧裝層	——	鍍鋅鋼絲編織	鋁—聚乙烯復合包帶	鋁—聚乙烯復合繞包及鍍鋅鋼絲鎧裝
線芯結構 mm	7/0.28	1/0.8
導電線芯直流電阻	≤45 Ω/km	≤36.7Ω/km
固有衰減	≤1.10db/ km	≤0.95 db/km
絕緣線芯絕緣電阻	≥3000MΩ·km（20℃）
耐交流電壓	電纜絕緣線芯間及絕緣線芯與屏蔽間能經受1min，1.5kV不擊穿
工作電容	0.06μF/km
遠端串音衰減	≥70 dB/500m
直流電阻差	≤環阻的2%
電感	800μH/ km

運輸與安裝及其它注意事項

·電纜應適用于一切運輸工具，成盤電纜禁止平放裝卸，運輸過程中避免雨淋，不能長時間在陽光下暴曬，避免與銳利物品碰撞、拉掛，禁止于易燃、易爆物品混裝

·倉儲應通風干燥，電纜儲存期一般為15年

·電纜安裝應嚴格按〈〈煤礦安全規程〉〉執行

·電纜燃燒時會釋放有毒氣

MHYV電纜、煤礦用通信電纜、煤礦用信號電纜、煤礦用通訊電纜、礦用防暴電纜、MHY32電纜、PUYV電纜，MHYVP電纜、MHYVR電纜、阻燃煤礦用通信電纜、防暴電纜、礦用監測電纜、PUYVR電纜、礦用電話線、礦用監控電纜、礦用防暴線、礦用電話電纜、

執行標準：企標Q/TX002-2006 本標準適用于煤礦用銅芯聚乙烯護套固定和移動類通信阻燃電纜。

電纜型號、名稱、規格及用途

型號	名稱	規格	用途
MHYV（PUYV）	聚乙烯絕緣阻燃聚氯乙烯護套礦用信號電纜	2-5 7/0.28	用于平巷、斜巷及機電耍硐室
MHJYV（PUJYV）	聚乙烯絕緣阻燃聚氯乙烯護套加強礦用通訊電纜	2-5 7/0.28 （三鋼四銅）	用于平巷、斜巷、有較好的抗拉強度
MHYVP	煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜	（5-10）2（0.75-1.5）	用于電場干擾較大的場所作信號傳輸，適用于固定敷設
MHY32	煤礦用聚乙烯絕緣鋼絲鍇裝聚氯乙烯護套通信電纜	（5-19）2（0.75-1.5）	用于平巷，豎井或斜井作主信號傳輸
MHYVR	煤礦用聚乙烯絕緣聚氯乙烯護套通信軟電纜	（5-10）2（0.75-1.5）	用于礦場作普通信號傳輸，可移動使用
MHYBV（PUYBV）	煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝阻燃聚氯乙烯護套通信電纜	5-50 1/0.8	用于機械沖擊較高的平巷、斜巷
MHYAV（PUYAV）	煤礦用聚乙烯絕緣鋁/聚乙烯粘結護層阻燃聚氯乙烯護套通信電纜	10-100 1/0.8 1/1.0	用于較潮濕的斜井和平巷作通信線
MHYA32（PUYA32）	煤礦用聚乙烯絕緣鋁/聚乙烯粘結護層鍍鋅鋼絲鎧裝阻燃聚氯乙烯護套通信電纜	10-100 1/0.8 1/1.0	用于煤礦豎井和斜井作通信線

煤礦用阻燃通信電纜……mh 聚乙烯絕緣……Y 銅質線芯……省落
鋁-聚乙烯粘結護層……A 聚乙烯內護層……省落
銅絲編織鎧裝……B 藍阻燃聚氯乙烯護套……V 鋼絲鎧裝藍阻燃聚氯乙烯護套……32
銅絲編織屏蔽……P 軟質線芯……R

符合：MT386-1995《煤礦用阻燃電纜阻燃性的試驗方法和判定規則》及Q/TX 002-2006 《煤礦用阻燃通信電纜》
礦用通信電纜MHYVR電纜（PUYVR電纜、礦用防暴電纜）（1×2?1×4 3×2 4×2 5×2 10×2 對數）×7/0.28?7/0.37 7/0.43 7/0.52 （導體直徑）

產品命名代號

煤礦用阻燃通信電纜……ＭＨ　聚乙烯絕緣……Ｙ　　銅質線芯……省落
鋁-聚乙烯粘結護層……Ａ　聚乙烯內護層……省落
銅絲編織鎧裝……Ｂ　藍阻燃聚氯乙烯護套……V　鋼絲鎧裝藍阻燃聚氯乙烯護套……３２
銅絲編織屏蔽……Ｐ　軟質線芯……Ｒ
煤礦用聚乙烯絕緣鋁帶聚乙烯粘結護套層聚氯乙烯護套通信電纜
用途：較潮濕的斜井和斜巷
MHYAV (5×2 10×2 20×2 30×2 50×2 80×2 100×2 對數)×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

MHYAV型

煤礦用聚乙烯絕緣鋁帶聚乙烯粘結護套層鋼絲鎧裝聚氯乙烯護套通信電纜
用途：煤礦用豎井和斜井
MHYA32(5×2 10×2 20×2 30×2 50×2 80×2 100×2 對數)×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

MHYA32型

煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜
用途：礦廠普通信號傳輸固定鋪設

MHYV (5×2 10×2 20×2 30×2 50×2 80×2 100×2 對數)×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

MHYV型

煤礦用聚乙烯絕緣鋁帶聚乙烯粘結護套層鋼絲鎧裝聚氯乙烯護套通信電纜
用途：煤礦用豎井和斜井
MHYV32(5×2 10×2 20×2 30×2 50×2 80×2 100×2 對數)×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

MHYV32型

煤礦用鎧裝通信電纜
用途：直埋或管道鋪設
MHYA22(5×2 10×2 20×2 30×2 50×2 80×2 100×2 對數)×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）
MHYV22(5×2 10×2 20×2 30×2 50×2 80×2 100×2 對數)×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

MHYV22型

煤礦用聚乙烯絕緣阻燃聚氯乙烯護套監測信號軟電纜
用途：礦廠作普通信號傳輸，可移動使用
MHYVR（PUYVR)(1×2?1×4 3×2 4×2 5×2 10×2? 20*2?對數)×7/0.28?7/0.37 7/0.43 7/0.52 （導體直徑）

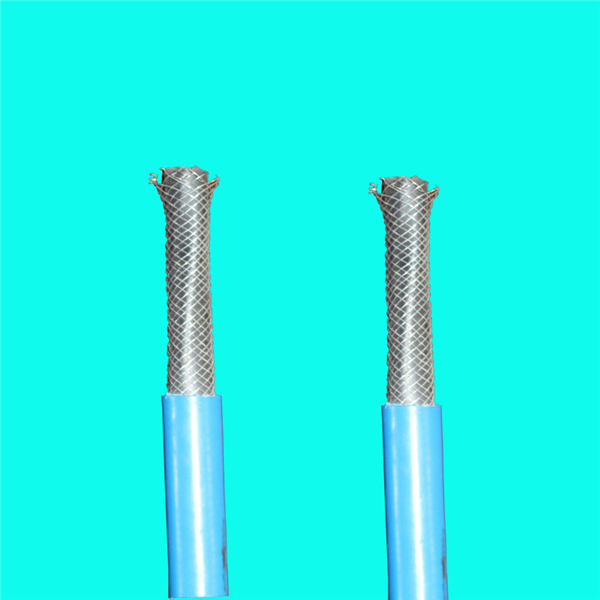

煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信軟電纜
用途：電場干擾較大的場所作信號傳輸電纜較柔軟

1、軟芯銅導體 2、絕緣 3、護套
